Tema 06: Campos: generalidades.

Subtema 01: Campo y potencial: el gradiente.

06_01_005

Origen: Edelvives, 6,6

Nivel: 3/3

Campo potencial gradiente isoescalar

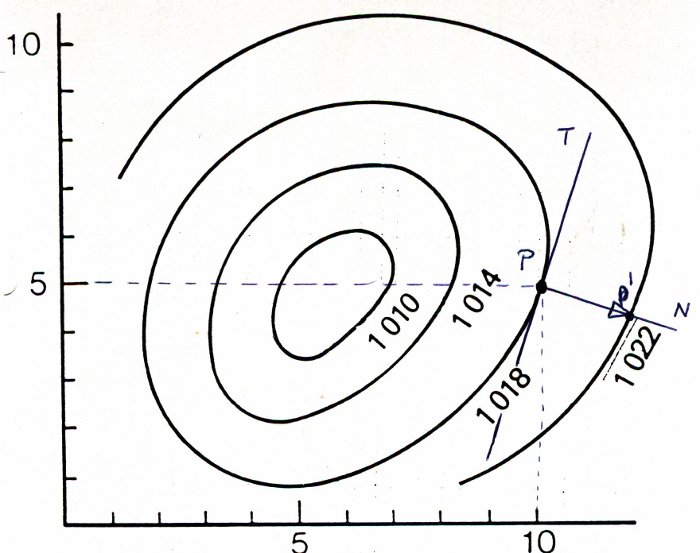

La presión a una cierta altura sobre el nivel del mar viene dada por las curvas isoescalares de la figura que se adjunta. Hallad gráficamente, de forma aproximada, el gradiente de la presión en el punto (10,5)

S O L U C I Ó N:

El proceso a seguir es el siguiente:

1)Se localiza el punto P

2)Se traza la tangente T

3)Se traza la normal N

4)Se determina el punto de corte P'

5)Se mide la distancia PP' y se compara con las unidades de los ejes, resultando ser de una valor PP' = 2 unidades



Así pues, |grad P | = (en valor medio) = ΔP / Δd = (1022-1018) / 2 = 2 unidades de presión / unidades de distancia.


* * * * * * * * * *
