09_02_004


Tema 09: El campo magnético

Subtema 02: Movimiento de cargas

09_02_004

Origen: Burbano, 30, 13

Nivel: 2/3

Fuerza magnética trayectoria helicoidal

Describid de forma cualitativa la trayectoria que describe un electrón al penetrar en un campo magnético de forma que las direcciones de la velocidad y el campo no sean ni perpendiculares ni coincidentes. Explicad qué sucedería si fueran coincidentes.

S O L U C I Ó N:

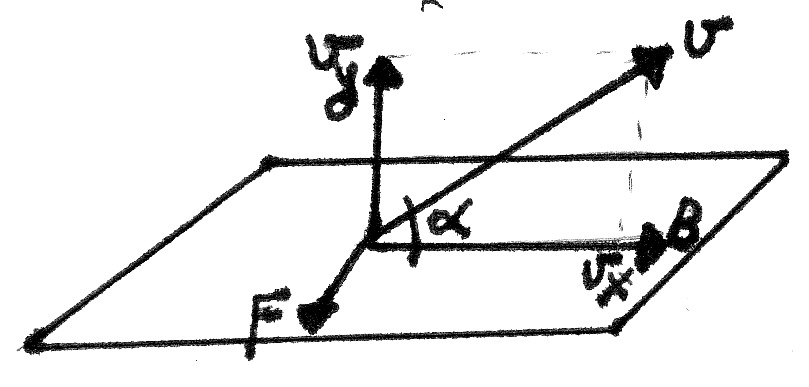

Consultando los problemas anteriores, sabemos que la componente de la velocidad perpendicular al campo (vy) producirá una trayectoria circular:


F = q v B sen α = q vy B = m an = m v2 / R ==> R = mv / Bqsenα


Sobre vx no aparece ninguna fuerza (sen 0º = 0) por lo que el electrón sigue con movimiento uniforme vx = cte.


Un movimiento circular que avanza perpendicularmente al plano de rotación con velocidad constante produce un movimiento helicoidal (hélice) de paso constante.


Si la velocidad fuera en dirección del campo, no aparecería ninguna fuerza, y el electrón no modificaría la trayectoria que llevase.

* * * * * * * * * *
