Tema 09: El campo magnético

Subtema 04: Inducción electromagnética

09_04_001

Origen: Burbano, 31, 3

Nivel: 2/3

Inducción electromagnética movimiento conductor

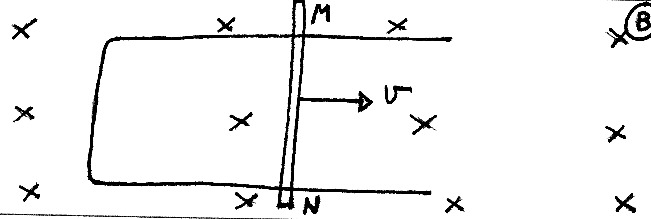

El sistema del dibujo adjunto está en el seno de un campo magnético perpendicular al plano del papel, dirigido hacia el interior del mismo. ¿Qué sentido tiene la corriente inducida al mover la barra MN en la dirección indicada, sin perder contacto con las guías?

Si B=5 Wb/m², MN = 10 cm y v = 1 m/s, calculad el valor de la f.e.m. que se induce en los extremos de la barra.

S O L U C I Ó N:

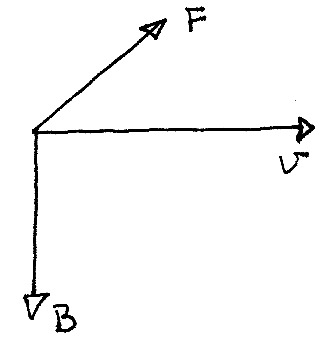

Según la regla de la mano izquierda, la fuerza magnética sobre las cargas del conductor será hacia el borde superior del papel, y como los electrones tienen carga negativa, se moverán desde M hacia N.


Según la ley de Lenz-Faraday, la f.e.m. inducida es la variación de flujo magnético por unidad de tiempo, así que ε = - dΦ/dt = -BdS/dt = -Bhdl/dt = -B h v


Y en módulo, ε = 5 0,1 1 = 0,5 V


* * * * * * * * * *
